N7800 scart liitin tyyppi ja pinout

Oisko tommosesta linkistä apua ? Tuskin siinä mitään “Netgem-spesifistä” on.

https://sector.sunthar.com/guides/crt-rgb-mod/scart.html

Kiitos vastauksesta Haen kuitenkin tietoa Netgemin puoleisessa päässä olevan liittimen speksejä, erityisesti, onko siinä S-video vai komposiittivideolähtö vai ehkä molemmat. Netgeimissä on 9 pinniä, kun varsin usein - kuten linkissä - on vain 8 pinniä. Tämä erilaisten videoliittimien määrä ja  RGB, komposiittti, S-video ovat kyllä vaikeita selvitettäviä.

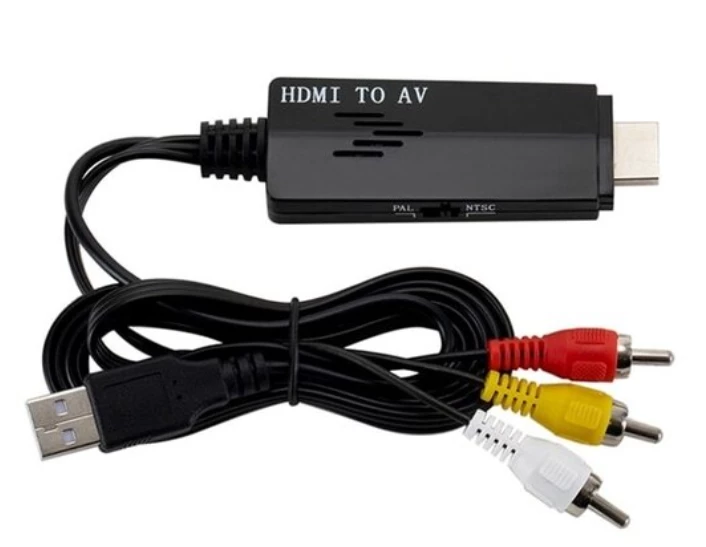

Oisko sit vaan helpompi ostaa HDMI > Scart adapteri ja unohtaa kolvihommat ? Mikä sulla on tarkoitus olla näyttölaitteena ?

Yritän saada boxin kiinni Hauppaugen kaappauskorttiin.

Tommosen ostat etämyynnin palautusoikeudella jostain verkkokaupasta. Ei ole S-videota, pelkkä composite, mut eipä se kuvanlaatu analogiseksi muutettuna muutenkaan hurraahuutoja herätä ?

Hauppauge tukee todellakin molempia sekä S-videota että komposiittia. Ongelmahan on se, että Netgemin ohjeessa mainitaan boxin scart-liitin. Scarti-llitin pystyy välittämään S-video-, komposiitti- ja RGB-signaalia. Mutta mitä boxi oikeasti työntää ulos?

Uskomatonta, ettei tähän löydy dokumentaatiota.

Kun boksi käyttää epästandardia liitintä, sieltähän voi tulla mitä hyvänsä ulos. Ilmeisesti ainoa tapa on tutkia itse. Kokeile liittimen nastat yksi kerrallaan oskilloskoopilla.

Jos oskilloskooppia ei ole, mittaa ensin yleismittarilla nastojen jännitetasot. 6 ja 12 V ovat ohjaussignaaleja. Noin 1 V tietämillä pyörivät voivat olla ääni- ja kuvasignaaleja. Inventoi nämä n. 1 V signaalit ja kytke yksi kerrallaan television komposiittituloon.

Kuvasta tai häiriöstä pystyy jotenkuten päättelemään, mistä signaalista on kyse. Komposiittisignaali näyttää värikuvalle. S-videon ja komponentin kirkkausosio Y näyttää mustavalkokuvakuvalle. S-videon värisignaali C näyttää sotkulle. R, G, B, Pb ja Pr näyttävät melkein mustavalkokuvalle, mutta sävyt ovat ihan sekaisin, eikä kuva yleensä myöskään tahdistu.

RGB kytkentäjännite, eli se mikä menee Scartin nastaan 16, näyttää valkoiselle tai harmaalle ruudulle.

Ääni näyttää mustille ja valkoisille vaakapalkeille.
